IR Fernauslöser für eine Nikon 1 J1
Die Kamera hatte ich vor ein paar Tagen gekauft weil sie eine der kleinsten Systemkameras ist.
Schon größer als eine IXUS 220H. Die Bilder auf dieser Seite sind mit der Nikon fotografiert.
Die Möglichkeit einer Fernauslösung per Infrarot habe ich erst aus der Gebrauchsanleitung erfahren und finde dies interessant.
Da ich eine Fernsteuerung für einen Nibobee gebaut habe, sollte es auch eine für diese Kamera werden. Sicherlich kann man so ein Teil für ca. 20€ kaufen, aber wenn man die meisten Teile sowieso im Keller hat, macht es doch einfach nur etwas Spaß.
Ohne Internet wäre so was fast unmöglich, da man das Signal einer vorhandenen Fernbedienung vermessen müsste. Dann braucht man auch keine mehr zu bauen...
Über die Suchmaschinen findet man das Protokoll. Ich habe das gefundene Timing an ein 500µsek Raster angepasst, das erschien mir logischer.
Viele Teile sind aus meiner Restkiste die mit ausgebauten Schaltern usw. von defekten boards gefüllt wird.
Die Fernsteuerung funktioniert im Freien bei einer Entfernung von 13m. Noch weiter habe ich nicht getestet.

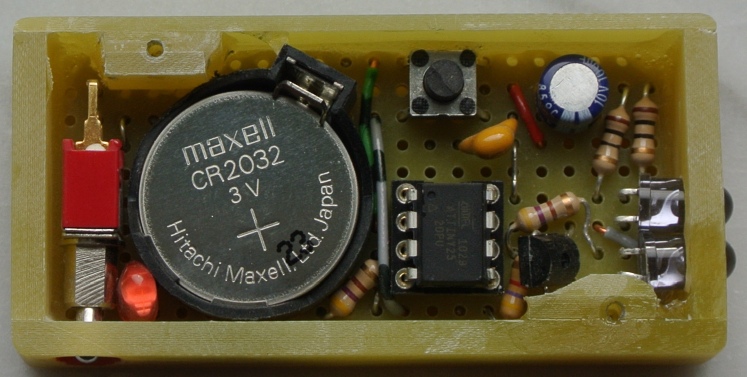

Der Aufbau ist auf einer Lochrasterplatine, auf einen Programmierport habe ich aus Platzgründen verzichtet. Der Mikrocontroller wird in einem Testboard programmiert.

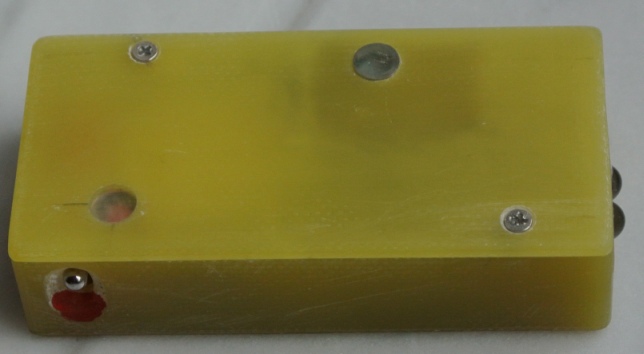

Nicht so klein wie die im Handel erhältlich, dafür mit einem Hauptschalter..(62*30*15mm).

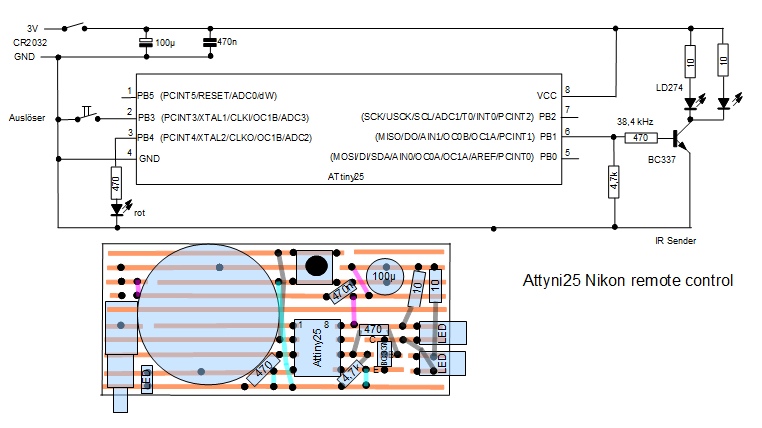

Meine Schaltung mit dem Attiny25
Hier das Programm in c sowie die makefile für die winAVR Umgebung.
