PWM Genarator
Für viele Zwecke ist ein einfacher Frequenzgenerator hilfreich.Dieser hier besitzt 2 prellfreie Tasterausgänge. Gleichzeitig wird mit diesen der Modus des Generators gesteuert. Die
Anzeige des Modus erfolgt binär über die gelben LED's.
Zusätzlich sind noch 4 LED's für Anzeigezwecke untergebracht.

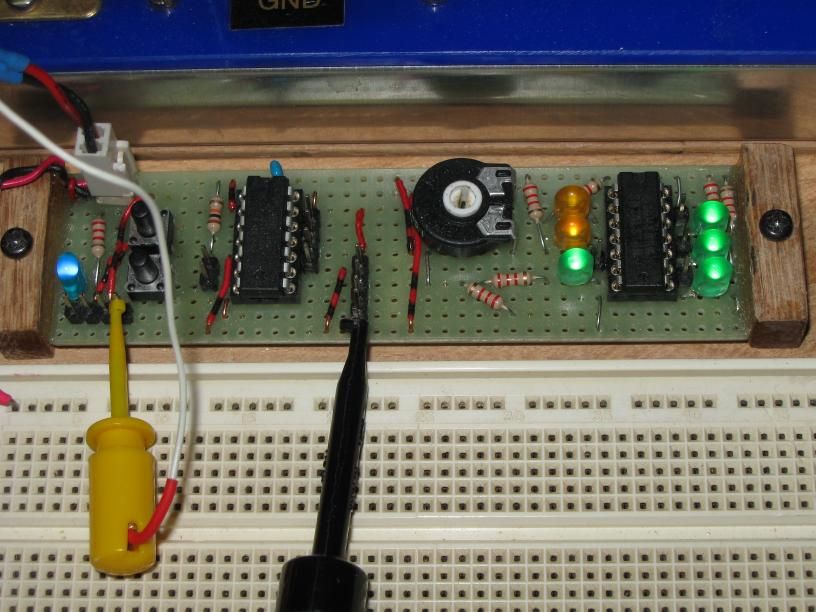

Neben der Platine ist ein kleines Steckbret für Versuchszwecke.
zuerst wird mit dem Poti die Frequenz eingestellt, Messung siehe Frequenzmesser, PWM auf 50%.
Dann wird in den modus 1 oder 2 gewechselt und mit dem gleichen Poti die Pulsweite modifiziert, dabei bleibt die Freqenz erhalten.
Der ISP Anschluss ist ein 5poliger einfach über 5 Pins.
Der Modus wird gewechselt indem der untere Taster gedrückt gehalten wird und dann über den 2. Taster der Modus geändert wird.
Modus
0 : Frequenz von 2Hz bis 100kHz
1: PWM Linear
2: PWM logarithmisch
3: Frequenz von 0,12Hz bis 2 Hz

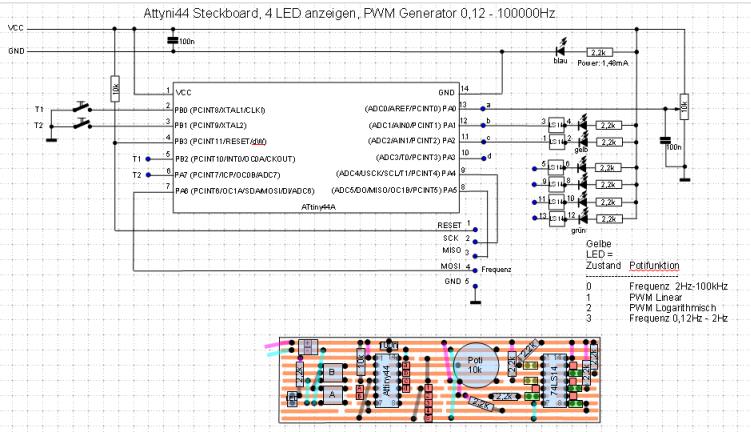

Die Schaltung und der Aufbau auf einer Lochrasterplatine:
source code und makefile Die headerfile basis.h: siehe Regenmesser
